Примеры настроек локальной сети организации
В охранной организации могут быть организованы различные конфигурации локальной сети. В статье будут рассмотрены 3 наиболее популярных варианта. Если в вашей организации дополнительно настроен firewall и др., обратитесь к вашему системному администратору для проверки правильности внесенных данных о хостах и портах для организации трансляции событий из Ri-HUB в ПЦН, ориентируясь на схемы приведенные ниже.
1. RiCoder и ПЦН развернуты на разных хостах внутри локальной сети организации
Сетевая схема
Если в локальной сети используются DNS-имена, то используйте их по аналогии с IP-адресами.

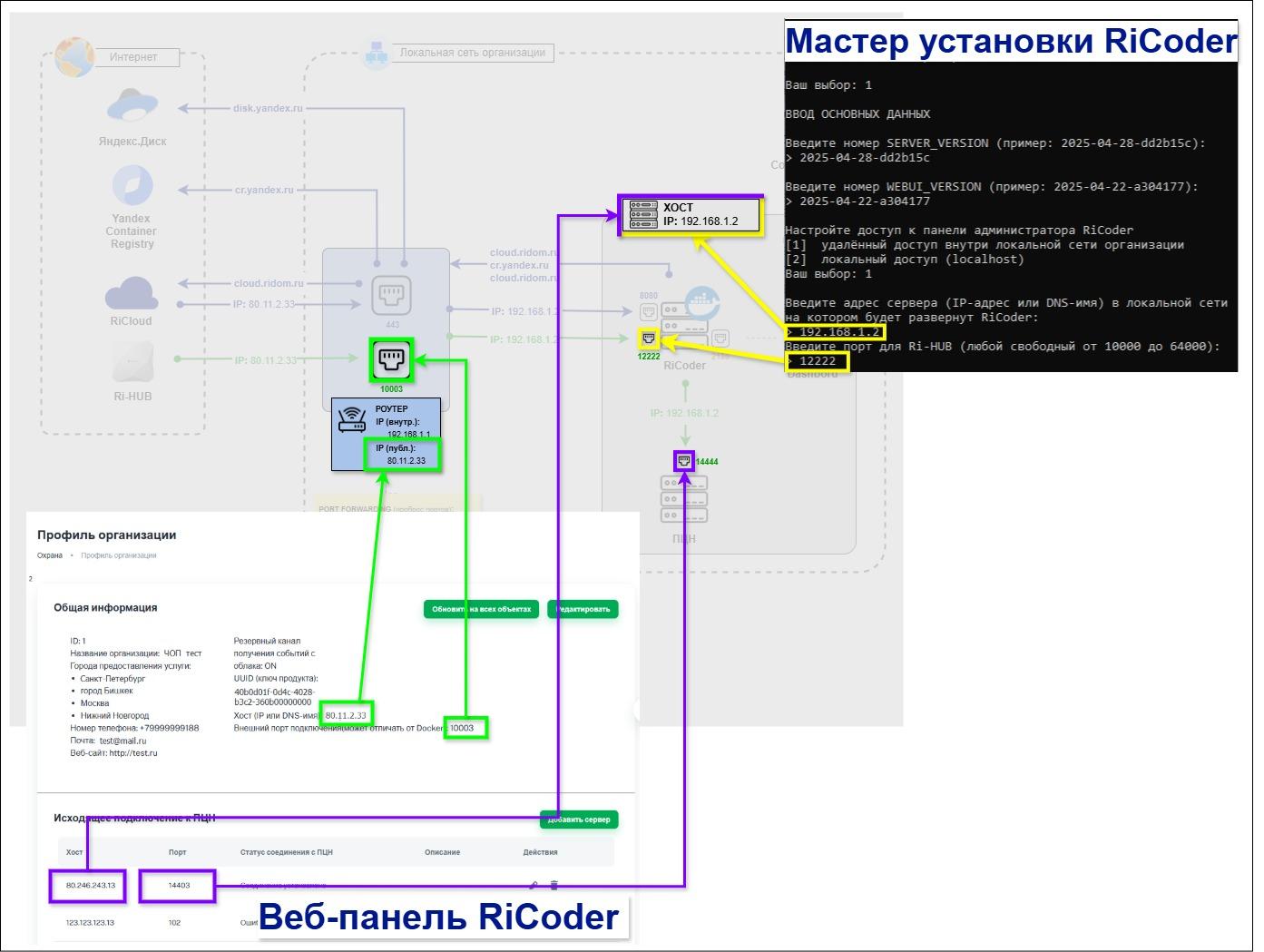

Указание IP адресов и портов в интерфейсе
Место в интерфейсе | Сетевые параметры |
Мастере установки RiCoder: в диалоге установки | IP: 192.168.1.2 порт: 12222 |
RiCoder Dashboard: раздел Общая информация | IP: 80.11.2.33 порт: 10003 |
RiCoder Dashboard: раздел Общая информация -> Исходящие подключения к ПЦН | IP: 192.168.1.3 порт: 14444 |
Если в локальной сети используются DNS-имена, то используйте их по аналогии с IP-адресами.

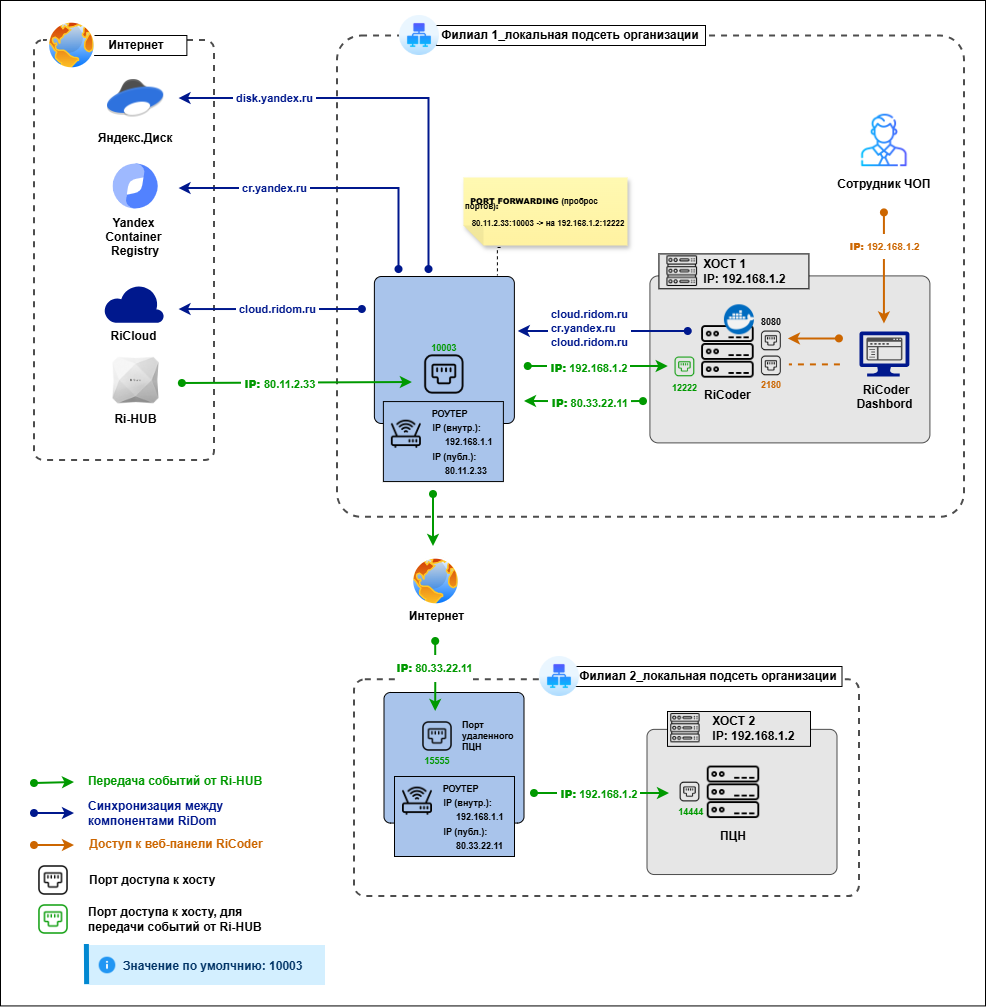

2. RiCoder и ПЦН развернуты в разных подсетях организации
Сетевая схема
Если в локальной сети используются DNS-имена, то используйте их по аналогии с IP-адресами.

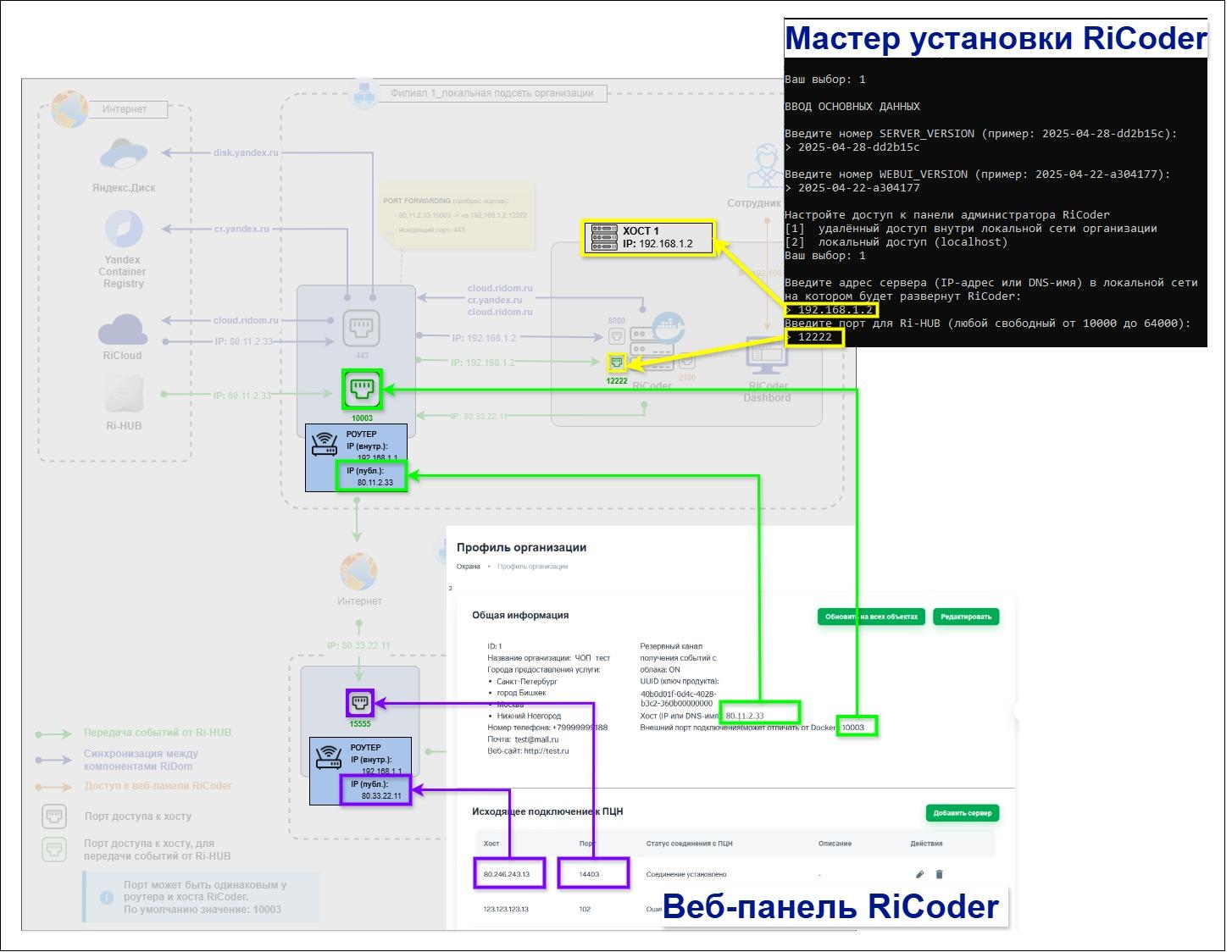

Указание IP адресов и портов в интерфейсе
Место в интерфейсе | Сетевые параметры |
Мастер установки RiCoder: в диалоге установки | IP: 192.168.1.2 порт: 12222 |
RiCoder Dashboard: раздел Общая информация | IP: 80.11.2.33 порт: 10003 |
RiCoder Dashboard: раздел Общая информация -> Исходящие подключения к ПЦН | IP: 80.33.22.11 порт: 15555 |
3. RiCoder и ПЦН развернуты на одном хосте внутри локальной сети организации
Сетевая схема
Если в локальной сети используются DNS-имена, то используйте их по аналогии с IP-адресами.

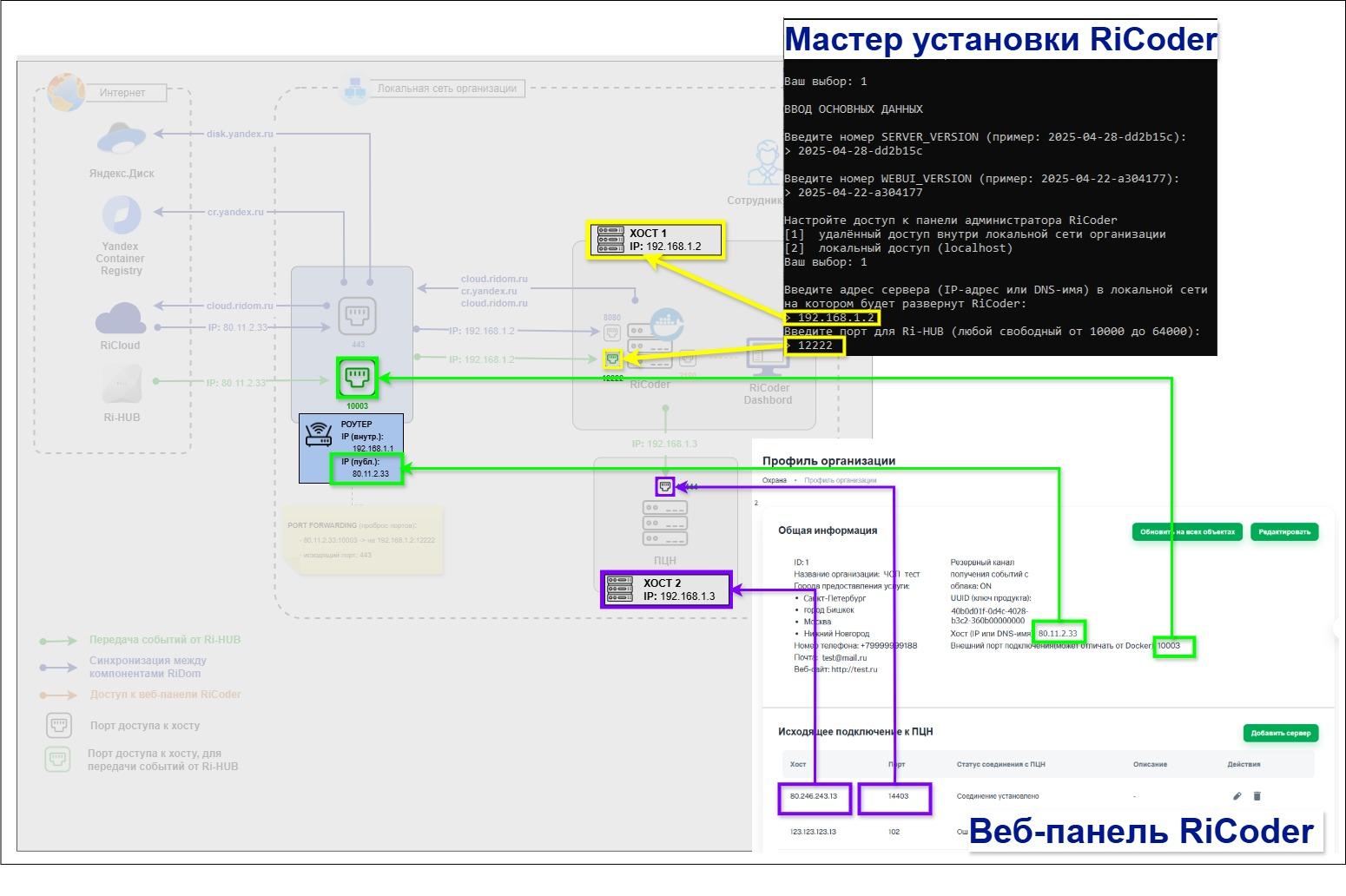

Указание IP адресов и портов в интерфейсе
Место в интерфейсе | Сетевые параметры |
Мастере установки RiCoder: в диалоге установки | IP: 192.168.1.2 порт: 12222 |
RiCoder Dashboard: раздел Общая информация | IP: 80.11.2.33 порт: 10003 |
RiCoder Dashboard: раздел Общая информация -> Исходящие подключения к ПЦН | IP: 192.168.1.2 порт: 14444 |
